Matilda製排水金具用 カウンター固定フランジセット

※ クリックすると拡大します。

カウンター固定フランジセット(Matilda製排水金具用)/32mm規格用卓上固定金具

Matilda製品専用の32mm規格排水金具用カウンター固定金具


商品名: Matilda製排水金具用
カウンター固定フランジセット
(32mm規格卓上用)
【詳細】
卓上(上置き)の手洗器をカウンター(天板)にしっかりと固定するためのアダプターです。
排水金具の規格が32mmの場合に使用します。
Matilda製品「プッシュ式(アンティークブラス以外)」または「マッシュルーム・プッシュ式」専用のカウンターフランジセットです。
※Matilda製 プッシュ式ドレンユニット「アンティークブラス」 および、その他の排水金具にはご使用いただけません。(下部「対応排水金具一覧」参照)

上部排水金具へ接続し天板を挟み込み固定します。

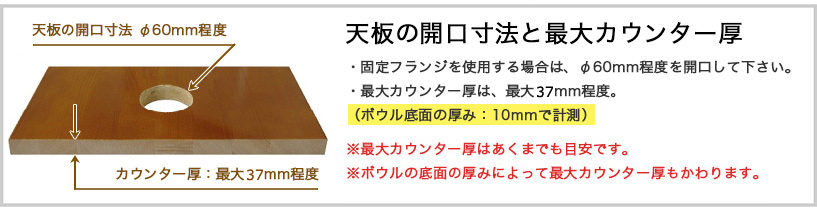

カウンター(天板)の開口寸法はφ60mm程度で開口してください。
取付け可能な最大カウンター厚の目安・・・カウンター開口60mm・洗面ボウル排水口厚15mmと仮定した場合、取付け可能なカウンターの最大厚は35mm。
[取付目安計算例]
ボウル厚(15mm) + カウンター厚(最大35mm) ≦ 50mm(Matilda排水金具取付許容範囲)
※最大カウンター厚はあくまでも目安です。合わせる手洗鉢の形状や厚みなどにより最大カウンター厚もかわりますので、現場計測の上ご使用ください。

【設置方法】
 下部「手洗い鉢への取付け方手順」参照

【関連商品】
Matilda製排水金具「プッシュ式(マッシュルーム・プッシュ式)ドレンユニット32」
プッシュ式ドレンユニット「アンティークブラス」専用固定フランジ

承認図はコチラ
商品コード: AHI-FL-32MA
セット内容:
  • 角ワッシャー90×60(mm)
  • 六角つばナット
販売価格: ¥2,970(税込)(税抜 ¥2,700)
数量

【 手洗い鉢への取付け方手順 】

  • 1.卓上(上乗せ)手洗器に32ミリ規格の上部排水ユニットを取り付けます。
  • 2.カウンター(天板)に直径60ミリ程度の穴を開口します。
  • 3.金具を取り付けた手洗器をカウンターの穴に合わせて置き、位置を調整します。
  • 4.排水ユニット付属の固定金具を締め込みます。
  • 5.カウンター固定フランジセットに付属している角ワッシャーを通し、下から固定フランジで締め付けます。
  • 6.テール部のナットを締め付け接続します。
  • 7.最後に上部排水ユニットのテール部に、排水トラップ(Sトラップ32またはPトラップ32)を接続して完成です。


−承認図−
